示意圖 技術參數節距=46mm,每米節數=22,鏈長=S/2+K,S=行程距離,K=π.R+"安全量"R557......

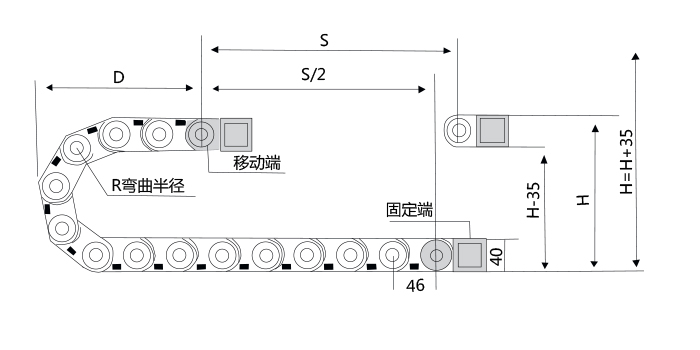

示意圖
技術參數
節距=46mm,每米節數=22,鏈長=S/2+K,S=行程距離,K=π.R+"安全量"
| R | 55 | 75 | 100 | 125 | 150 |
| H | 150 | 190 | 240 | 290 | 340 |
| D | 105 | 110 | 140 | 155 | 190 |
| K | 344 | 407 | 485 | 564 | 642 |

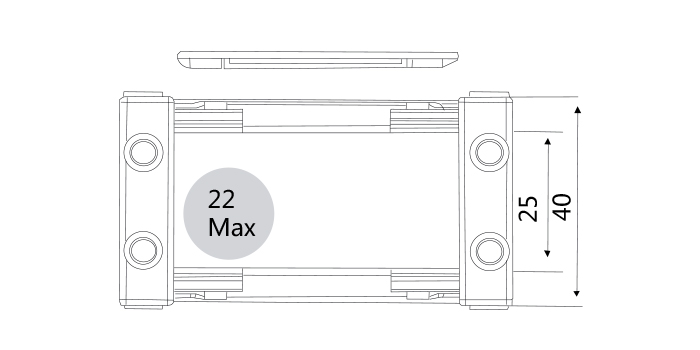

25系列-兩側可打開

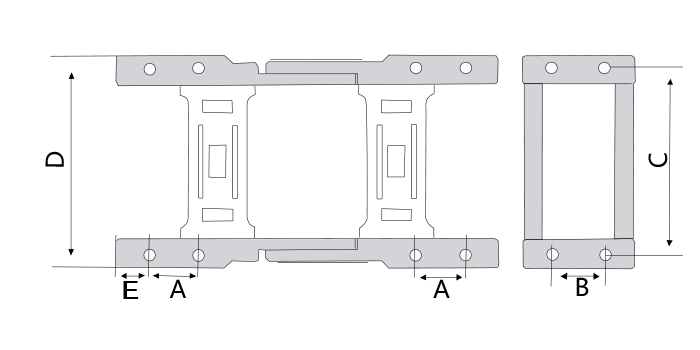

序列號 | 內高 | 內寬 | 外高 | 外寬 | 彎曲半徑（R） | 打開方式 | 節距 | A | B | C | D | E | 孔徑 |
| 25系列 | 25 | 25 | 40 | 40 55 75 100 125 150 175 200 | 橋式 | 46 | 16 | 16 | 39.2 | 47.5 | 8.5 | 4.4 | |
| 25 | 38 | 40 | 橋式/封閉 | 46 | 16 | 16 | 52.2 | 60.5 | 8.5 | 4.4 | |||
| 25 | 50 | 40 | 橋式/封閉 | 46 | 16 | 16 | 64.2 | 72.5 | 8.5 | 4.4 | |||
| 25 | 57 | 40 | 橋式/封閉 | 46 | 16 | 16 | 71.2 | 79.5 | 8.5 | 4.4 | |||
| 25 | 60 | 40 | 橋式/封閉 | 46 | 16 | 16 | 74.2 | 82.5 | 8.5 | 4.4 | |||
| 25 | 75 | 40 | 橋式/封閉 | 46 | 16 | 16 | 89.2 | 97.5 | 8.5 | 4.4 | |||
| 25 | 77 | 40 | 橋式/封閉 | 46 | 16 | 16 | 91.2 | 99.5 | 8.5 | 4.4 | |||
| 25 | 100 | 40 | 橋式/封閉 | 46 | 16 | 16 | 114.2 | 122.5 | 8.5 | 4.4 | |||
| 25 | 103 | 40 | 橋式 | 46 | 16 | 16 | 117.2 | 122.5 | 8.5 | 4.4 |

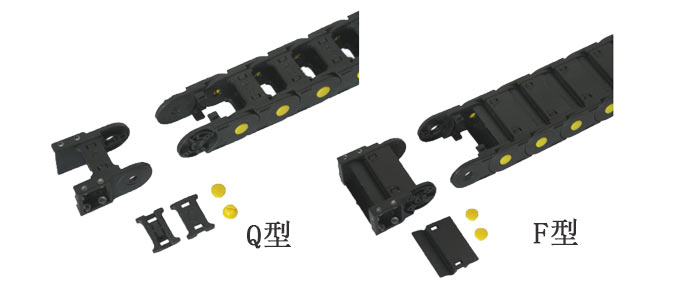

注：打開方式Q型為不可打開型，F(xiàn)為方便型，不需打開直接可裝拆電纜
加強型橋式拖鏈產品介紹：
1,相同系列的拖鏈的內高、外高、節距相同,拖鏈內寬、彎曲半徑R可有不同的選擇。
2,單元鏈節由左右鏈板和上下蓋板組成,拖鏈每節都能打開,裝拆方便,不必穿線,打開蓋板后即可把電纜、油管、氣管、水管等放入拖鏈。
3,另可提供分隔片,將鏈內空間按需要分隔開。
拖鏈的基本參數
（1）材料：增強尼龍,具有較高的壓力和抗拉負荷,良好的韌性、高彈性和耐磨性,阻燃,高低溫時性能穩定,可以使用在室外。
?。?）抗耐性：耐油、耐鹽,并有一定的耐酸、耐堿能力。
?。?）運行速度和加速度：速度可達5米,秒,加速度可達5米,秒（具體速度、加速度視運行情況而定） 。
?。?）運行壽命：在正常架空使用情況下,可達500萬往復運動次數,
