示意圖技術參數節距=46mm,每米節數=22,鏈長=S/2+K,S=行程距離,K=π.R+"安全量"R5575100H1......

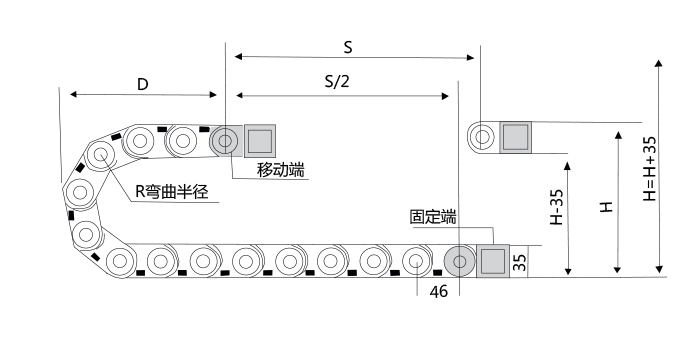

示意圖
技術參數
節距=46mm,每米節數=22,鏈長=S/2+K,S=行程距離,K=π.R+"安全量"
| R | 55 | 75 | 100 |
| H | 145 | 185 | 235 |
| D | 100 | 115 | 135 |
| K | 325 | 392 | 470 |
20系列-橋式外開

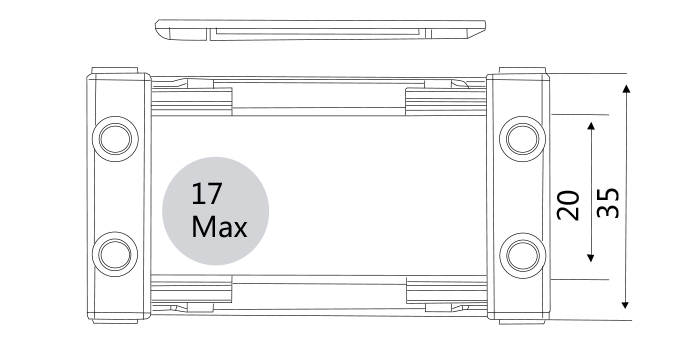

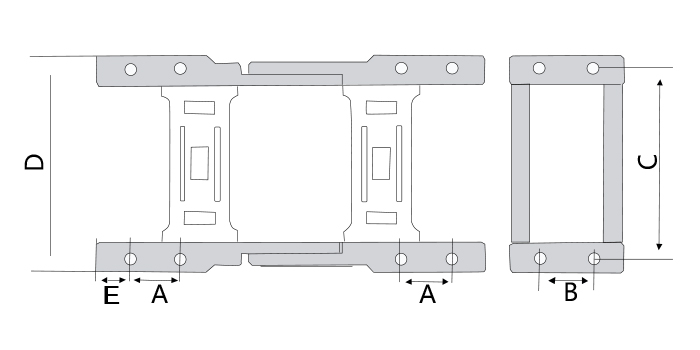

系列號 | 內高 | 內寬 | 外高 | 外寬 | 彎曲半徑（R） | 打開方式 | 節距 | A | B | C | D | E | 孔距 |
| 20系列 | 20 | 25 | 35 | 41 | 40 55 75 100 125 150 175 200 | 橋式 | 46 | 15 | 15 | 38.6 | 48.2 | 8.5 | 4.4 |
| 20 | 38 | 35 | 54 | 橋式/封閉 | 46 | 15 | 15 | 51.6 | 61.2 | 8.5 | 4.4 | ||
| 20 | 50 | 35 | 66 | 橋式/封閉 | 46 | 15 | 15 | 63.6 | 73.2 | 8.5 | 4.4 | ||
| 20 | 57 | 35 | 73 | 橋式/封閉 | 46 | 15 | 15 | 70.6 | 80.2 | 8.5 | 4.4 | ||
| 20 | 60 | 35 | 76 | 橋式/封閉 | 46 | 15 | 15 | 73.6 | 83.2 | 8.5 | 4.4 | ||
| 20 | 75 | 35 | 91 | 橋式/封閉 | 46 | 15 | 15 | 88.6 | 98.2 | 8.5 | 4.4 | ||
| 20 | 77 | 35 | 93 | 橋式/封閉 | 46 | 15 | 15 | 90.6 | 100.2 | 8.5 | 4.4 | ||
| 20 | 100 | 35 | 116 | 橋式 | 46 | 15 | 15 | 113.6 | 123.2 | 8.5 | 4.4 | ||
| 20 | 103 | 35 | 119 | 橋式 | 46 | 15 | 15 | 116.6 | 126.2 | 8.5 | 4.4 |

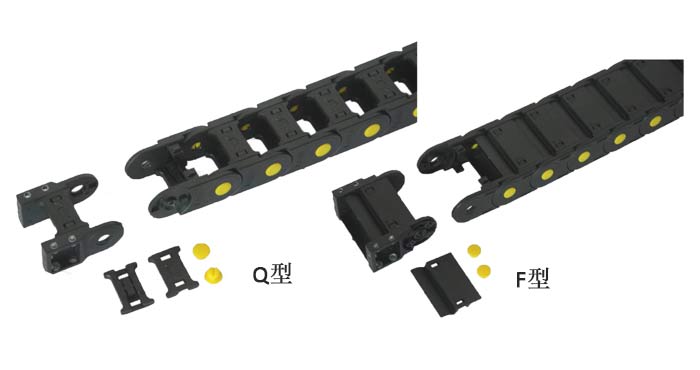

注：打開方式Q為不可打開型，F為方便型，不需打開直接可裝拆電纜
拖鏈顧名思義是一種的拖鏈類型。按照結構可分為橋式塑料拖鏈與全封閉塑料拖鏈；按照型號分為小型拖鏈、一般型拖鏈與大型拖鏈；按照噪音系數可分為普通拖鏈與靜音拖鏈；按照形式可分為普通拖鏈、并聯拖鏈、S型拖鏈；按原料分為原包塑料和再生塑料等。
特點：
?。?）材料：增強尼龍，具有較高的壓力和抗拉負荷、良好的韌性、高彈性和耐磨性、阻燃、高低溫時性能穩定，可以在室外使用，尼龍含量的多少決定了拖鏈的使用強度和耐磨性以及運行起來的噪音大小。尼龍含量從5%-17%不等，但超不過19%。一般都是30%左右的含量。
?。?）抗耐性：耐油、耐鹽，并有一定的耐酸、耐堿能力。
?。?）運行速度和加速度（具體速度、加速度視運行情況而定）。
?。?）運行壽命。
?。?）看結構不但能夠在力學上發回作用，而且要看外觀。
